ماده

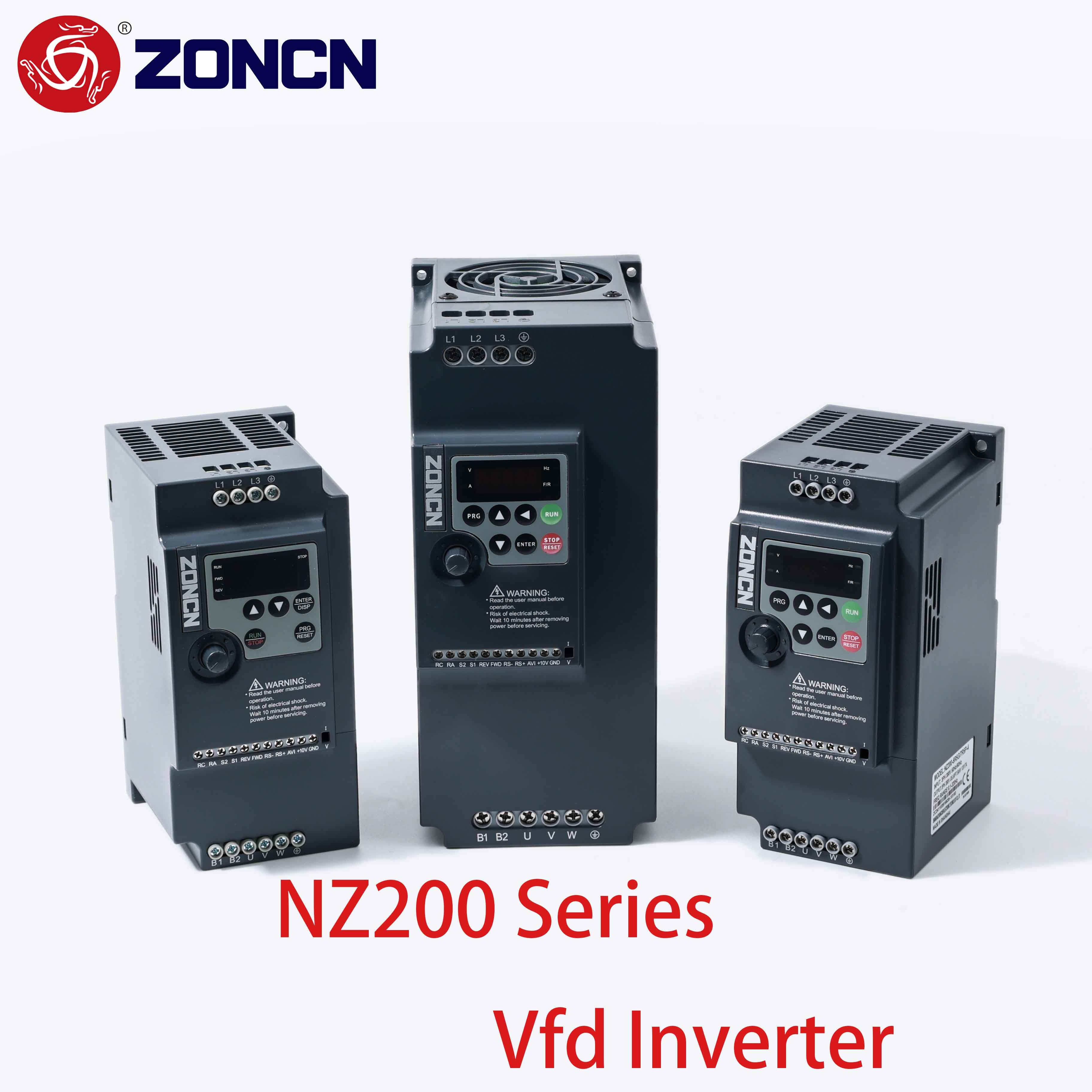

NZ200

حالت کنترل

کنترل وکتور جریان بدون سنسور (SFVC)

کنترل ولتاژ و فرکانس (V/F)

حداکثر فرکانس

0 ≈ 600 هرتز

فرکانس حامل

0.5kHz 16kHz

فرکانس حامل به طور خودکار بر اساس ویژگی های بار تنظیم می شود

رزولوشن فرکانس ورودی

تنظیمات دیجیتال:0.01 هرتز

تنظیمات آنالوگ: حداکثر فرکانس × 0.025%

چرخش شروع

نوع G:0.5Hz/150% ((SFVC)

نوع P:0.5 هرتز/100 درصد

محدوده سرعت

100 ((SFVC)

دقت ثبات سرعت

± 0.5% (SFVC)

ظرفیت بیش از حد

نوع G: 60s برای 150٪ از جریان نامی، 3s برای 180٪ از جریان نامی.

نوع P:60s برای 120٪ از جریان نامی، 3s برای 150٪ از جریان نامی.

افزایش تورک

افزونه ثابت

تقویت سفارشی 0.1% ~ 30.0%

منحنی V/F

منحنی V/F خط مستقیم

منحنی V/F چند نقطه ای

منحنی V/F N-power (1.2-power، 1.4-power، 1.6-power،

1.8 قدرت، مربع)

جداسازی V/F

دو نوع: جداسازی کامل؛ نصف جداسازی

منحنی های شتاب و کاهش سرعت

رامپ خط مستقیم

رامپ منحنی S

چهار گروه از زمان شتاب / کاهش سرعت با محدوده 0.0 ∼ 6500.0s

ترمز DC

فرکانس ترمز DC: 0.00 Hz تا فرکانس حداکثر

زمان ترمز: 0.0~36.0s

مقدار جریان عمل ترمینی: 0.0%~100.0%

کنترل JOG

محدوده فرکانس JOG: 0.00~50.00 هرتز

زمان شتاب / کند شدن JOG: 0.0 ≈ 6500.0s

PLC، چند سرعت پیش تنظیم شده

آن را تا 16 سرعت از طریق عملکرد ساده PLC و یا با ورودی ((X) حالت پایانی اجرا می شود

PID داخلی

آن را به راحتی سیستم کنترل حلقه بسته کنترل فرآیند را درک می کند.

ولتاژ اتوماتیک
مقررات (AVR)

می تواند ولتاژ خروجی ثابت را به طور خودکار در هنگام تغییر ولتاژ شبکه حفظ کند.

ولتاژ بیش از حد
توقف بیش از حد
کنترل

جریان و ولتاژ به طور خودکار در طول فرآیند اجرا محدود می شوند تا از تصادف مکرر ناشی از ولتاژ بیش از حد / جریان بیش از حد جلوگیری شود.

محدوده گشتاور و
کنترل

این می تواند بطور خودکار گشتاور را محدود کند و از پر شدن مکرر جریان بیش از حد در طول فرآیند اجرا جلوگیری کند.

عملکرد بالا

کنترل موتور آسنکرون از طریق تکنولوژی کنترل بردار جریان با عملکرد بالا اجرا می شود

خاموشي فوري متوقف نميشه

انرژی بازخورد بار، کاهش ولتاژ را جبران می کند تا درایو AC بتواند برای یک
مدت کوتاهی

محدوده جریان سریع

این به جلوگیری از خرابی های مکرر در جریان AC کمک می کند.

کنترل زمان

محدوده زمان: 0.0 ≈ 6500.0 دقیقه

روش های ارتباطی

 RS-485

کانال فرمان اجرا شده

توسط پنل، ترمینال های کنترل داده شده،

پورت ارتباطی سریال، می تواند به روش های مختلف تغییر یابد

 منبع فرکانس

انواع منبع فرکانس، داده شده توسط

ولتاژ آنالوگ دیجیتال، جریان آنالوگ، پورت سریال. می تواند به روش های زیادی تغییر یابد

 منبع فرکانس کمکی

10 نوع منبع فرکانس، می تواند به راحتی تنظیم میکرو، فرکانس سنتزایزر را درک کند

ترمینال های ورودی

37 kw و کمتر:

4 ترمینال ورودی دیجیتال

1 ترمینال ورودی آنالوگ، پشتیبانی از ورودی ولتاژ 010V یا ورودی جریان 420mA ((AVI)

45 kw و بالاتر:

6 ترمینال ورودی دیجیتال,یکی از آن ها از ورودی پالس با سرعت بالا تا 100kHz پشتیبانی می کند (S3 اختیاری)

دو ترمینال ورودی آنالوگ: یکی از آنها از ورودی ولتاژ 0 تا 10 ولت پشتیبانی می کند و دیگری از ورودی ولتاژ 0 تا 10 ولت یا ورودی جریان 4 تا 20mA پشتیبانی می کند.

ترمینال های خروجی

37KW و کمتر:

1 ترمینال خروجی رله (RA، RC)

۴۵ کیلو وات و بالاتر:

1 ترمینال خروجی دیجیتال (MO1)

1 ترمینال خروجی رله (RA، RB، RC)

1 ترمینال خروجی آنالوگ، پشتیبانی از خروجی جریان 0 تا 20mA یا خروجی ولتاژ 0 تا 10V (FOV)

  صفحه نمایش LED

پارامترها رو نشان ميده

قفل کردن کلید و
انتخاب تابع

می تواند کلید ها را به طور کامل یا جزئی قفل کند و
محدوده عملکرد برخی از کلیدها به منظور جلوگیری از عملکرد نادرست.

عملکرد حفاظت

تشخیص مدار کوتاه موتور در حالت روشن شدن، حفاظت از از دست دادن فاز خروجی، حفاظت از جریان بیش از حد، ولتاژ بیش از حد
حفاظت از ولتاژ، محافظت از گرم شدن و محافظت از اضافه بار.

محل استفاده

در داخل، از نور مستقیم خورشید، گرد و غبار، گاز های خوردنی، گاز های قابل احتراق، مه نفتی، بخار، قطره یا نمک اجتناب کنید.

ارتفاع

پایین تر از 1000 متر ((در صورت استفاده از بالاتر از 1000 متر درجه را پایین تر کنید)

دمای محیط

-10°C~+40°C(در صورتی که دمای محیط بین 40 تا 50 درجه سانتیگراد باشد درجه ها را پایین بیاورید)

رطوبت

کمتر از 95٪ RH، بدون فشرده سازی

ارتعاش

کمتر از 5.9m/s2 ((0.6g)

دمای ذخیره سازی

-20°C~+60°C

حفاظت از مالکیت

IP20
