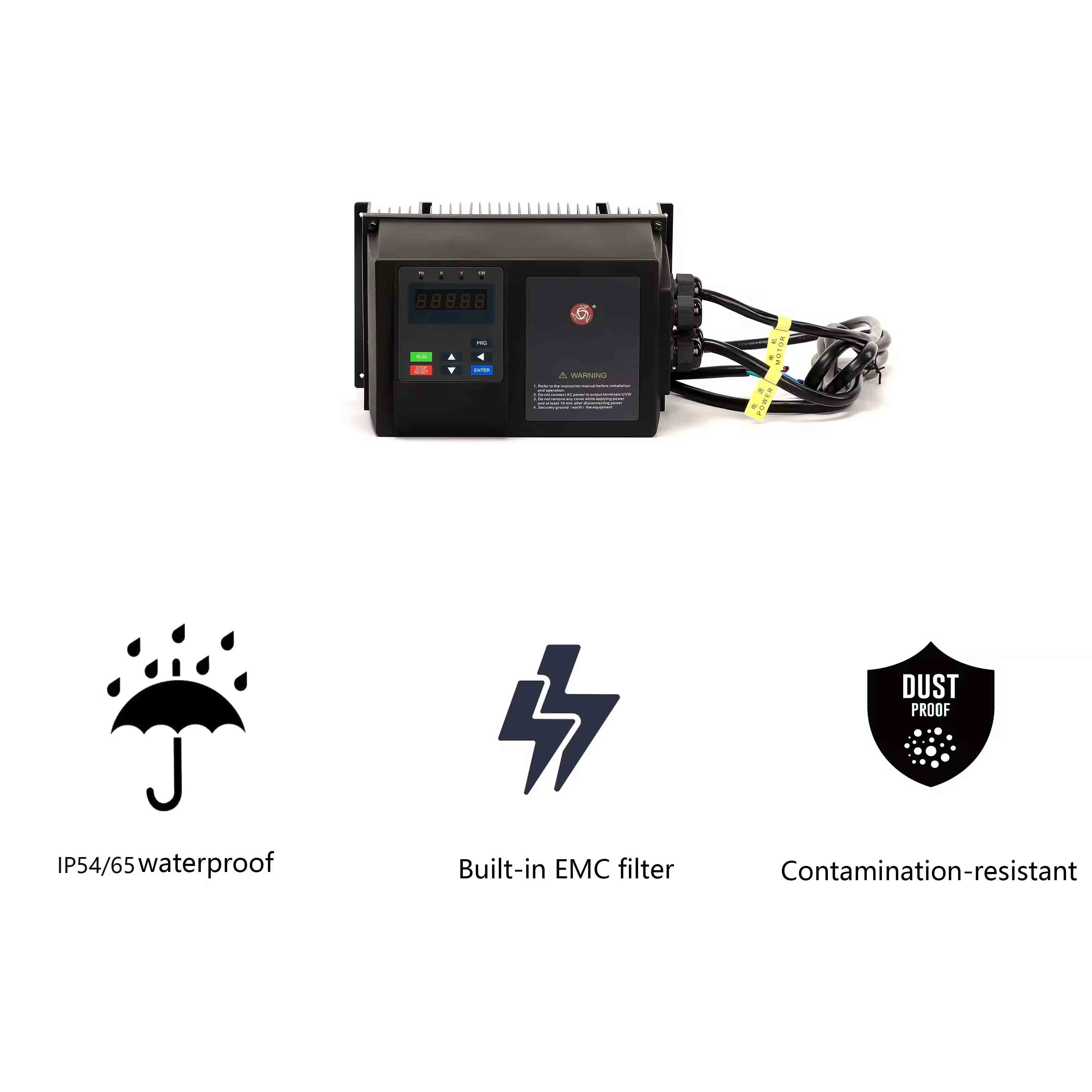

380V 2.2kw IP65 فرکانس درایو اینورتر Z5400A02D2K-BF فیلتر EMC

380V 2.2kw IP65 Frequency Drive Inverter Z5400A02D2K-BF EMC Filter
380V 2.2kw IP65 Frequency Drive Inverter Z5400A02D2K-BF EMC Filter 380V 2.2kw IP65 Frequency Drive Inverter Z5400A02D2K-BF EMC Filter 380V 2.2kw IP65 Frequency Drive Inverter Z5400A02D2K-BF EMC Filter
اطلاعات پایه
محل منبع: شانگهای، چین
نام تجاری: ZONCN
گواهی: CE
شماره مدل: سری Z5000-BF
مقدار حداقل تعداد سفارش: 1 واحد
جزئیات بسته بندی: بسته بندی کارتن
زمان تحویل: ۷ تا ۳۰ روز کاری
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 100000 واحد در ماه
بهترین قیمت اکنون تماس بگیرید
مدل: Z5400A02D2K-BF قدرت: 220 ولت 1.5 کیلووات؛ 220 ولت 2.2 کیلووات
فیلتر EMC: آره کلاس ضد آب: IP65
ویژگی: کنترل سرعت حالت ارتباط: RS485
برجسته کردن:

IP65 فرکانس درایو اینورتر,2.2kw فرکانس درایو اینورتر,مدارهای اینورتر فیلتر EMC

,

2.2kw Frequency Drive Inverter

,

inverter drives EMC Filter

سطح حفاظت بالا اینورتر 380V 2.2kw IP65 فرکانس متغیر درایو برای پمپ

ZONCN Z5000-BF AC VFD اینورتر برای پمپ 2.2KW



مقدمه ی خلاصه ی محصول:

اینورترهای سری Z5000-BF برای کاربردهای محیط های دارای آلودگی و رطوبت بالا مناسب هستند و مقاومت استثنایی در برابر آب را برای محافظت از آسیب اینورتر ارائه می دهند.

برای شروع، اینورترهای سری Z5000-BF دارای طراحی محافظ بسیار محافظ هستند که به طور موثر از ورود رطوبت، گرد و غبار و سایر آلاینده ها به اجزای داخلی جلوگیری می کند.این طراحی تضمین می کند کار بدون وقفه در محیط های بسیار آلوده، بدون دخالت خارجی.

علاوه بر این، اینورترهای سری Z5000-BF از فناوری ضد آب تخصصی استفاده می کنند، اطمینان از قابلیت اطمینان در تنظیمات رطوبت بالا.آنها شامل مهر و موم ضد آب و پیکربندی سیم کشی به طور موثر مانع نفوذ رطوبت به اجزای حیاتیاینورترهای سری Z5000-BF که در طبقه های کارخانه مرطوب، تاسیسات تصفیه آب یا محیط های بیرونی استفاده می شوند، به طور مداوم کار می کنند.تجهیزات محافظ از مشکلات مربوط به رطوبت.

علاوه بر این، اینورترهای سری Z5000-BF تحت آزمایش دقیق قرار می گیرند و از اقدامات کنترل کیفیت دقیق برای اطمینان از دوام و قابلیت اطمینان در محیط های سخت استفاده می کنند.با رطوبت قابل تحسين و مقاومت در برابر خوردگي، آنها به چالش های ناشی از رطوبت بالا مقاومت می کنند و طول عمر عملیاتی خود را افزایش می دهند.

به طور خلاصه، اینورترهای سری Z5000-BF انتخاب مطلوبی برای برنامه های کاربردی در محیط های دارای آلودگی بالا و رطوبت بالا هستند.مقاومت در برابر آب و قابلیت اطمینان آنها در برابر آسیب های اینورتر، اطمینان از عملکرد پایدار تجهیزات. چه در تولید صنعتی، تصفیه آب، معدن یا سایر محیط های رطوبت بالا،اینورترهای سری Z5000-BF راه حل های قابل اعتماد در محرک الکتریکی را ارائه می دهند.





مشخصات فنی Z5000-BF:



ماده

اینورتر Z5000-BF
حالت کنترل

کنترل وکتور جریان بدون سنسور (SFVC)

کنترل ولتاژ و فرکانس (V/F)
حداکثر فرکانس کنترل وکتور: 0-320 هرتز کنترل V/F: 0-3200 هرتز
فرکانس حامل

1kHz ~ 16kHz

فرکانس حامل به طور خودکار بر اساس ویژگی های بار تنظیم می شود.
رزولوشن فرکانس ورودی

تنظیمات دیجیتال:0.01 هرتز

تنظیمات آنالوگ: حداکثر فرکانس 0.025%
چرخش شروع

نوع:0.5Hz/150% ((SVC)

P: نوع:0.5 هرتز/100 درصد
محدوده سرعت 100 ((SVC)
دقت ثبات سرعت ±0.5% ((SVC)
ظرفیت بیش از حد

نوع G:60s برای 150٪ از جریان نامی، 3s برای 180٪ از جریان نامی.

نوع P:60s برای 120٪ از جریان نامی، 3s برای 150٪ از جریان نامی.
افزایش تورک ارتقاء خودکار ؛ ارتقاء سفارشی:00.1% تا 30.0%
منحنی VF منحنی V/F خطی؛ منحنی V/F چند نقطه ای؛ منحنی V/F قدرت N
جداسازی VF 2 نوع: جداسازی کامل؛تقریبا جداسازی
حالت رامپ رامپ خط مستقیم؛رامپ منحنی S؛چهار گروه زمان شتاب / کاهش سرعت:0 ~ 6500.0s
تنظیم ولتاژ اتوماتیک (AVR) می تواند ولتاژ خروجی ثابت را به طور خودکار در هنگام تغییر ولتاژ شبکه حفظ کند
محدوده جریان سریع این کمک می کند تا از اشتباهات مکرر در حال حاضر در درایو AC جلوگیری شود.
محدودیت و کنترل گشتاور می تواند ولتاژ خروجی ثابت را به طور خودکار در هنگام تغییر ولتاژ شبکه حفظ کند
PID در هواپیما آن را به راحتی سیستم کنترل حلقه بسته کنترل فرآیند را درک می کند
کنترل JOG

محدوده فرکانس JOG: 0.00~50.00 هرتز

زمان شتاب / کند شدن JOG: 0.0 ≈ 6500.0s
ترمز DC فرکانس ترمز DC:0.00 هرتز تا حداکثر فرکانس زمان ترمز:0.0-100.0s مقدار جریان عمل ترمز:0.0٪ تا 100.0٪
خاموشي فوري متوقف نميشه انرژی بازخورد بار کاهش ولتاژ را جبران می کند تا درایو AC بتواند برای مدت کوتاهی کار کند.
کنترل زمان محدوده زمان:0.0دقيقه ~6500.0دقيقه
ارتباطات RS485
کانال فرمان را اجرا کنید با توجه به پانل،پایان کنترل،پورت ارتباطات سریال،می تواند به روش های مختلف تغییر یابد
منبع فرکانس 10 نوع منبع فرکانس، داده شده توسط ولتاژ آنالوگ دیجیتال، جریان آنالوگ، پالس، پورت سریالی.
منبع فرکانس کمکی 10 نوع منبع فرکانس، می تواند به راحتی تنظیم میکرو، فرکانس سنتزایزر را درک کند
ترمینال های ورودی

6 ترمینال ورودی دیجیتال، که یکی از آن ها از ورودی پالس با سرعت بالا تا 100 کیلو هرتز پشتیبانی می کند (اختیاری).

2 ترمینال ورودی آنالوگ، یکی از آنها فقط از ورودی ولتاژ 0-10 ولت پشتیبانی می کند و دیگری از ورودی ولتاژ 0-10 ولت یا ورودی جریان 4-20 mA پشتیبانی می کند.
ترمینال های خروجی

1 ترمینال خروجی دیجیتال 1 ترمینال خروجی رله

1 ترمینال خروجی آنالوگ: که از خروجی جریان 0-20 mA یا خروجی ولتاژ 0-10v پشتیبانی می کند
حالت های حفاظت چندگانه تشخیص مدار کوتاه موتور در حالت روشن شدن، حفاظت از از دست دادن فاز خروجی، محافظت از جریان بیش از حد، محافظت از ولتاژ بیش از حد، محافظت از ولتاژ پایین، محافظت از گرم شدن بیش از حد و محافظت از بیش از حد.



مشخصات مدل:

مدل قدرت خروجی نامی (kW) جریان ورودی نامی (A) جریان خروجی نامی (A) قدرت موتور (کیلو وات)
ولتاژ ورودی ((v):1PH AC 220V±15٪
Z5200A0D75K-BF 0.75 7.2 5 0.75
Z5200A01D5K-BF 1.5 10 7 1.5
Z5200A02D2K-BF 2.2 16 11 2.2
ولتاژ ورودی: 3PH AC 380V ± 15%
Z5400A0D75K-BF 0.75 3.8 2.5 0.75
Z5400A01D5K-BF 1.5 5 3.7 1.5
Z5400A02D2K-BF 2.2 5.8 5 2.2
Z5400A03D7K-BF 3.7 10 9 3.7
Z5400A05D5K-BF 5.5 15 13 5.5
Z5400A07D5K-BF 7.5 20 17 7.5
Z5400A0011K-BF 11 26 25 11
Z5400A0015K-BF 15 35 32 15
Z5400A0018K-BF 18 38 37 18
Z5400A0022K-BF 22 46 45 22
Z5400A0030K-BF 30 62 60 30
Z5400A0037K-BF 37 76 75 37
Z5400A0045K-BF 45 92 90 45
Z5400A0055K-BF 55 113 110 55
Z5400A0075K-F 75 157 150 75
Z5400A0090K-BF 90 180 176 90
Z5400A0110K-BF 110 214 210 110
Z5400A0132K-BF 132 256 253 132
Z5400A0160K-BF 160 307 300 160



ابعاد Z5000-BF:

مدل موتور جریان خروجی ابعاد نصب ((ملی متر)
ابعاد کلی
W H D A ب Φd
Z5200A0D75K-BF 0.75 5







188







122







134







178







105







4
Z5200A01D5K-BF 1.5 7
Z5200A02D2K-BF 2.2 11
Z5400A0D75K-BF 0.75 2.5
Z5400A01D5K-BF 1.5 3.7
Z5400A02D2K-BF 2.2 5
Z5400A03D7K-BF 3.7 9



235



154



179



225



129



4
Z5400A05D5K-BF 5.5 13
Z5400A07D5K-BF 7.5 17
Z5400A0011K-BF 11 25
Z5400A0D75K-BF-V 0.75 2.5



140



190



138



130



160



4.5
Z5400A01D5K-BF-V 1.5 3.7
Z5400A02D2K-BF-V 2.2 5
Z5400A03D7K-BF-V 3.7 9





192





280





178





180





200





5.5
Z5400A05D5K-BF-V 5.5 13
Z5400A07D5K-BF-V 7.5 17
Z5400A0011K-BF-V 11 25
Z5400A0015K-BF 15 32
Z5400A0018K-BF 18 37 236 300 204 225 250 7
Z5400A0022K-BF 22 45
Z5400A0030K-BF 30 60 236 400 231 225 175+175 7
Z5400A0037K-BF 37 75



يادداشت:
380v/0.75-11kw نصب افقی و نصب عمودی در همان زمان وجود دارد. -V نصب عمودی را نشان می دهد. بالاتر از 15kw عمودی نصب می شود.





380V 2.2kw IP65 فرکانس درایو اینورتر Z5400A02D2K-BF فیلتر EMC 0

380V 2.2kw IP65 فرکانس درایو اینورتر Z5400A02D2K-BF فیلتر EMC 1





کاربرد:

380V 2.2kw IP65 فرکانس درایو اینورتر Z5400A02D2K-BF فیلتر EMC 2

مناسب برای صنایع با آلودگی بالا و محیط رطوبت بالا:



تصفیهگاه های فاضلاب: تصفیهگاه های فاضلاب مقدار زیادی آب فاضلاب و آلاینده ها را تصفیه می کنند و محیط اغلب رطوبت و آلودگی بالایی دارد.



ذوب فولاد: فرآیند ذوب فولاد دود، گاز فاضلاب و آب فاضلاب زیادی تولید می کند، محیط اغلب دارای آلودگی و رطوبت بالا است.



کارخانه های پالپ و کاغذ: فرآیند ساخت پالپ و کاغذ شامل مقدار زیادی آب، مواد شیمیایی و پردازش کاغذ های زائد است و محیط اغلب رطوبت و آلودگی بالایی دارد.



کارخانه های پتروشیمی: فرآیند تولید کارخانه های پتروشیمی شامل تعداد زیادی مواد شیمیایی، گاز و تصفیه فاضلاب است.و محیط زیست اغلب دارای آلودگی بالا و رطوبت بالا است.



کارخانه های فرآوری مواد غذایی: در فرآیند فرآوری مواد غذایی مقدار زیادی آب، چربی و پردازش زباله وجود دارد و محیط معمولا رطوبت بالا و آلودگی بالا است.



کارخانه چاپ: فرآیند چاپ شامل مقدار زیادی جوهر، حلال و درمان کاغذ های زائد است و اغلب رطوبت بالا و آلودگی زیاد در محیط زیست وجود دارد.



معدن زغال سنگ: فرآیند استخراج زغال سنگ باعث تولید مقدار زیادی گرد و غبار زغال سنگ و فاضلاب می شود، محیط معمولا رطوبت بالا و آلودگی بالا است.



کارخانه های تصفیه زباله: کارخانه های تصفیه زباله مقدار زیادی زباله و زباله را تصفیه می کنند و محیط اغلب رطوبت و آلودگی زیادی دارد.







نمودار سیم کشی معمولی:

380V 2.2kw IP65 فرکانس درایو اینورتر Z5400A02D2K-BF فیلتر EMC 3



سوالات متداول:

1مقدار سفارش شما چيه؟
1 PC



2شرايط پرداخت چيست؟
T/T 100 درصد قبل از تحویل



3زمان تحویل شما چقدره؟
تحویل سریع مزیت ماست معمولاً ظرف ده روز



4چطور می تونیم OEM/ODM انجام بدیم؟
ما برای بیش از ۴۰ برند OEM انجام می دهیم. اگر سفارش شما به مقدار خاصی برسد، می توانیم آن را برای شما انجام دهیم.
