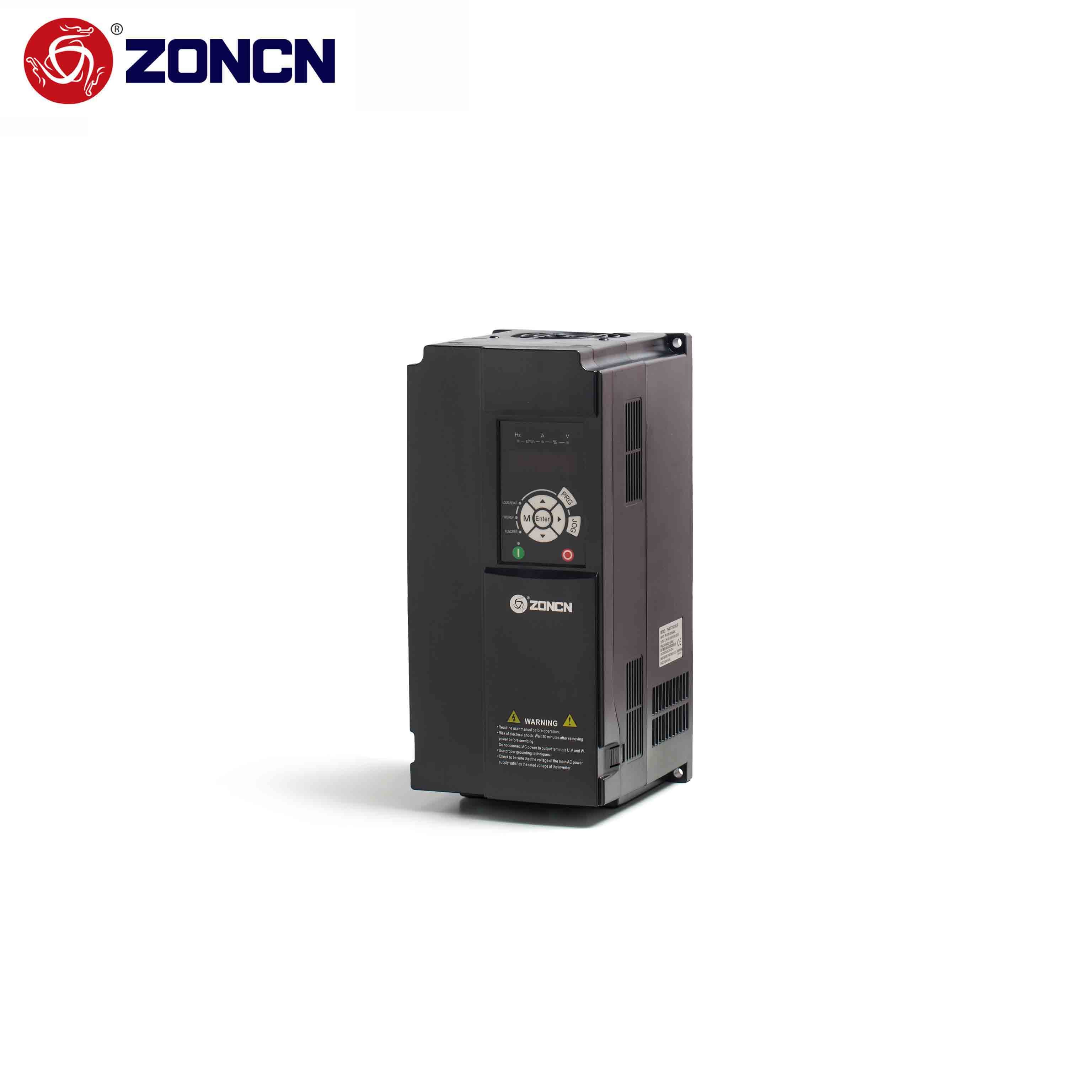

22KW Vfd درایو فرکانس متغیر کنترل وکتور حلقه بسته

22KW Vfd Variable Frequency Drive Closed loop vector control
22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control
اطلاعات پایه
محل منبع: شانگهای، چین
نام تجاری: ZONCN
گواهی: CE
شماره مدل: T9400-22G/30P
مقدار حداقل تعداد سفارش: 1 واحد
جزئیات بسته بندی: بسته بندی کارتن
زمان تحویل: 7-30 روز کاری
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 100000 واحد در ماه
بهترین قیمت اکنون تماس بگیرید
درخواست: آسانسور قدرت: 22 کیلووات
ولتاژ: 380v±15% ورودی و خروجی کنترل: کنترل وکتور حلقه بسته
خدمات OEM/ODM: حمایت STO: حمایت
پروفینت: اختیاری
برجسته کردن:

22KW Vfd درایو فرکانس متغیر,Vfd محرک فرکانس متغیر حلقه بسته,حلقه بسته کنترل بردار Vfd

,

Vfd Variable Frequency Drive Closed Loop

,

Vfd Vector Control Closed Loop

صنعت اینورتر ویژه 22KW لیفتور اینورتر کنترل حلقه بسته T9400-22G/30P

T9400-22G/30P اینورتر 22kW VFD برای آسانسور



معرفی محصول:

  • کنترل وکتور حلقه باز/بسته، کنترل VF (PID داخلی) برای موتورهای هم زمان و هم زمان
  • خروجی گشتاور بزرگ، موتور می تواند خروجی صاف تحت بار سنگین
  • عملکرد قدرتمند، عملکرد عالی، مناسب برای اکثر موارد استفاده
  • از انواع مختلفی از کارت های PG پشتیبانی می کند
  • پشتیبانی از توقف فوری و شروع فوری
  • 220 ولت:0.4-7.5KW؛ 380V:0.4 تا 450 کيلو وات
  • پشتیبانی از عملکرد STO و ارتباطات اختیاری Profinet





شاخص فنی:

ماده اینورتر سری T9000
عملکرد اساسی حالت کنترل

کنترل V/F

کنترل وکتور حلقه باز (بدون PG) ؛ کنترل وکتور حلقه بسته (با PG).
حداکثر فرکانس 0.00 تا 600 هرتز
فرکانس حامل

0.5kHz تا 16kHz

فرکانس حامل به طور خودکار بر اساس ویژگی های بار تنظیم می شود.
رزولوشن فرکانس ورودی

تنظیمات دیجیتال:0.01 هرتز

تنظیمات آنالوگ: حداکثر فرکانس 0.025%
چرخش شروع

نوع G:0.5Hz/150% ((بدون PG) ؛

نوع P:0.5 هرتز/100 درصد
محدوده سرعت 100 ((بدون PG)
دقت ثبات سرعت ±0.5٪ ((بدون PG)
عملکرد اساسی ظرفیت بیش از حد

نوع G:60s برای 150٪ از جریان نامی، 3s برای 180٪ از جریان نامی.

نوع P:60s برای 120٪ از جریان نامی، 3s برای 150٪ از جریان نامی.
افزایش تورک ارتقاء خودکار ؛ ارتقاء سفارشی:0.1% تا 30.0%
منحنی VF منحنی VF خط مستقیم؛ منحنی VF چند نقطه ای؛ منحنی VF N-power ((1.2 قدرت، 1.4 قدرت، 1.6 قدرت، 1.8 قدرت، 2 قدرت)
جداسازی VF دو نوع: جداسازی کامل؛ نصف جداسازی.
حالت رامپ حالت شتاب و کاهش سرعت خطی یا منحنی S. چهار نوع زمان شتاب و کاهش سرعت، محدوده زمان شتاب و کاهش سرعت 0.0 ~ 65000s.
ترمز DC فرکانس ترمز DC:0.00 هرتز~ حداکثر فرکانس؛ فواصل ترمز:0.0s~36.0s ؛قیمت جریان عمل ترمز:00.0% تا 100.0%
کنترل JOG

محدوده فرکانس دویدن: 0 ~ 50Hz

زمان شتاب و کاهش سرعت دویدن:0-6500s
PLC ساده؛ کار چند سرعت تا 16 سرعت بخش با PLC یا ترمینال های کنترل ساخته شده امکان پذیر است.
PID داخلی آن را آسان به تحقق سیستم کنترل حلقه بسته از کنترل فرآیند است.
تنظیم خودکار ولتاژ (AVR) وقتی ولتاژ شبکه تغییر می کند، می تواند به طور خودکار ولتاژ خروجی را ثابت نگه دارد.
کنترل ولتاژ بیش از حد و جریان بیش از حد محدودیت جریان و ولتاژ اتوماتیک در طول کار برای جلوگیری از پر شدن مکرر ولتاژ بالا
تابع محدود کننده جریان سریع به حداقل رساندن خطا بیش از حد و محافظت از عملکرد عادی اینورتر.
محدودیت و کنترل گشتاور محدودیت گشتاور اتوماتیک در طول کار برای جلوگیری از پر شدن مکرر جریان بیش از حد؛ حالت بردار حلقه بسته کنترل گشتاور را امکان پذیر می کند.
عملکرد مشخص عملکرد عالی کنترل موتور آسنکرون با تکنولوژی کنترل بردار جریان با عملکرد بالا انجام می شود.
عملکرد توقف فوری بدون توقف انرژی بازخورد بار برای جبران کاهش ولتاژ در خرابی برق موقت استفاده می شود و اینورتر می تواند برای مدت کوتاهی کار کند.
محدوده جریان سریع کمک می کند تا از خرابی های مکرر در محرک AC جلوگیری شود.
کنترل زمان محدوده زمان بندی:
ارتباطات Modbus RS485؛ ارتباطات Profinet ((کارت ارتباطی اختیاری)
پشتیبانی از انواع کارت های PG پشتیبانی از کارت PG ورودی دیفرانسیل، کارت PG حلگر، کارت PG ترانسفورماتور چرخش و غیره.
دویدن منبع فرمان پنل کنترل، ترمینال کنترل، پورت ارتباطی سریالی. کاربران می توانند به روش های مختلف تغییر دهند.
منبع فرکانس 10 منبع فرکانس: مجموعه دیجیتال، مجموعه ولتاژ آنالوگ، مجموعه جریان آنالوگ، مجموعه پالس، مجموعه پورت سریالی. کاربران می توانند به روش های مختلفی تغییر دهند.
منبع فرکانس کمکی 10 منبع فرکانس کمکی. کاربران می توانند به طور انعطاف پذیر تنظیم دقیق فرکانس کمکی و سنتز فرکانس را تحقق بخشند.
ترمینال ورودی

استاندارد: ۴ ((۱PH 220V 0.4kW-2.2kW-VF کنترل) / ۵ ((۱PH 220V 0.4kW-3.7kW کنترل بردار / ۳PH 380V 0.4kW-5.5kW کنترل بردار) / ۶ ((7.5kW یا بیشتر) ترمینال ورودی دیجیتال،S3 پشتیبانی از ورودی پالس با سرعت بالا تا 100kHz;

1 (کمتر از 5.5KW) / 2 (بیش از 7.5KW) ترمینال ورودی آنالوگ، 1 پشتیبانی ورودی ولتاژ 0-10V، 1 (بیش از 7.5KW) پشتیبانی ورودی ولتاژ 0-10V یا ورودی جریان 4-20mA.
ترمینال خروجی

1 خروجی پالس با سرعت بالا و ترمینال خروجی کلکتور (1PH 220V 0.4KW-2.2KW-VF کنترل پشتیبانی نمی شود) ؛ 1 ((کمتر از 5.5KW)/2 ((بالاتر از 7.5KW) ترمینال خروجی رله؛

1 ((1PH 220V 0.4kW-3.7kw-وکتور / 3PH 380V 0.4KW-5.5KW وکتور) / 2 ((7.5KW یا بیشتر) حالت خروجی ترمینال، پشتیبانی 4 ~ 20mA خروجی جریان یا 0 ~ 10V خروجی ولتاژ.
حفاظت عملکرد حفاظت تشخیص مدار کوتاه، محافظت از از دست دادن فاز ورودی و خروجی، محافظت از جریان بیش از حد، محافظت از ولتاژ بالا، محافظت از ولتاژ پایین، محافظت از گرم شدن بالا، محافظت از بیش از حد و غیره.
خدمات خدمات OEM/ODM ما این خدمات را به مشتریان در بسیاری از کشورها در سراسر جهان ارائه می دهیم و توزیع کنندگان را در سراسر جهان استخدام می کنیم.
تضمین ما 18 ماه تعویض خرابی، تعمیر و نگهداری رایگان و سایر خدمات را ارائه می دهیم.





جدول پیکربندی سخت افزار:

سری T9000
کنترل وکتور/VF آره کنترل وکتور حلقه بسته آره
واحد ترمز داخلی

پشتیبانی کمتر از 37kW

بالاتر از 45kW اختیاری

 0شتاب و کندی.1s آره
پانل قابل برداشتن پشتیبانی زیر 5.5kW خروجی پالس با سرعت بالا آره
منبع برق 24 ولت آره ترمز DC آره
عملکرد STO آره پروفینت / RS485 آره
تمدید I/O آره فیلتر تنظیم خارجی آره
مقاومت فرکانسی خارجی آره عملکرد ساده PLC آره
راکتور الکتریکی اختیاری PID آره
فیلتر EMC نه سطح حفاظت IP20
گواهی ایمنی CE عملکرد ساده PLC آره
جمع آوری کننده 1 حفاظت چندگانه آره





مدل و پارامتر:

مدل قدرت خروجی نامی (kW) جریان ورودی نامی (A) جریان خروجی نامی (A) قدرت موتور (کیلو وات)
ولتاژ ورودی (v):1PH/3PH AC 220V±15%
T9200-0R4G 0.4 5.4 2.5 0.4
T9200-0R75G 0.75 7.2 5 0.75
T9200-1R5G 1.5 10 7 1.5
T9200-2R2G 2.2 16 11 2.2
T9200-3R7G 3.7 17 16.5 3.7
T9200-5R5G 5.5 26 25 5.5
T9200-7R5G 7.5 35 32 7.5
ولتاژ ورودی: 3PH AC 380V ± 15%
T9400-0R4G 0.4 3.4 1.2 0.4
T9400-0R75G 0.75 3.8 2.5 0.75
T9400-1R5G 1.5 5 3.7 1.5
T9400-2R2G 2.2 5.8 5 2.2
T9400-3R7G/5R5P 3.7/5.5 یَهُوَه، ۱/۱ 9/13 3.7/5.5
T9400-5R5G/7R5P 5.5/7.5 ۱۵/۲۰ 13/17 5.5/7.5
T9400-7R5G/11P 7.5/11 20/26 17/25 7.5/11
T9400-11G/15P یَهُوَه، ۱/۱ 26/35 25/32 یَهُوَه، ۱/۱
T9400-15G/18.5P 15/18.5 35/38 32/37 15/18.5
T9400-18.5G/22P 18.5/22 38/46 37/45 18.5/22
T9400-22G/30P 22/30 46/62 45/60 22/30
T9400-30G/37P 30/37 62Z76 ۶۰/۷۵ 30/37



نمودار مدار:

22KW Vfd درایو فرکانس متغیر کنترل وکتور حلقه بسته 0





کاربرد محصول:

اینورتر کنترل بردار حلقه بسته سری ZONCN T9000 عملکرد عالی و قابلیت اطمینان در برنامه های کاربردی آسانسور ارائه می دهد.اینورتر سری T9000 الگوریتم پیشرفته کنترل بردار حلقه بسته را اتخاذ می کند، که می تواند کنترل دقیق و تنظیم عملکرد آسانسور را تحقق بخشد.اینورتر T9000 قدرت خروجی پایدار و کنترل دقیق سرعت را برای اطمینان از عملکرد صاف و ایمن آسانسور فراهم می کند.



اینورتر سری T9000 همچنین دارای طیف وسیعی از توابع محافظت هوشمند مانند محافظت از جریان بیش از حد، محافظت از ولتاژ بیش از حد، محافظت از ولتاژ پایین و غیره است.که می تواند به طور موثر از آسیب و شکست آسانسور در شرایط غیرطبیعی جلوگیری کند.علاوه بر این، این سری همچنین از طیف وسیعی از رابط های ارتباطی و پروتکل های شبکه پشتیبانی می کند.که می تواند به طور یکپارچه با سایر تجهیزات در سیستم آسانسور برای مدیریت و نظارت کارآمدتر بر عملیات متصل و ادغام شود.



ZONCN T9000 سری حلقه بسته وکتور کنترل اینورتر به طور گسترده ای شناخته شده و در زمینه آسانسور استفاده شده است. ما به نوآوری و بهینه سازی عملکرد محصول ادامه خواهد داد،و متعهد به ارائه راه حل های پیشرفته تر و قابل اعتماد برای صنعت آسانسور، ایجاد یک تجربه رانندگی امن و راحت برای کاربران.





سوالات متداول:

Q1: MOQ شما چیست؟
A: 1 pc



سوال2: شرایط پرداخت شما چیست؟
A: T / T 100٪ قبل از تحویل.



Q3: زمان تحویل شما چیست؟
ج:به طور کلی در عرض ده روز پس از دریافت پرداخت کامل.



Q4:چطور می توانم سفارش OEM / ODM را دریافت کنم؟
A: اگر مقدار سفارش شما با شرایط خاصی مطابقت داشته باشد، خوشحال می شویم که آن را برای شما سفارشی کنیم. ما با بیش از چهل تولید کننده همکاری داریم.
